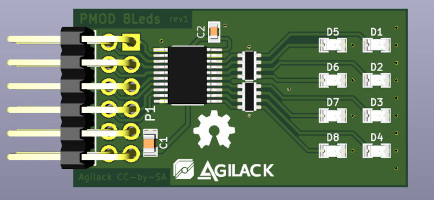

Le module pmod-8leds est une carte électronique dont le format physique et les caractéristiques électriques sone compatibles avec le standard des périphériques PMOD. Il utilise le format étendu avec un connecteur à 12 broches (8 IOs et 4 alimentations).

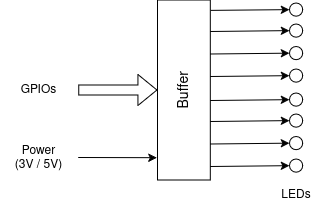

Un buffer placé entre le connecteur PMOD et les LEDs permet de ne pas tirer trop de courant des IOs. Le module pmod-8leds est compatible avec des alimentations 3,3V et 5V.

Interface PMOD

Le format PMOD est un standard de fait apparu en 2011 et qui permet d'associer des périphériques (ou modules) à différentes cartes de développement. Pour permettre cette compatibilité, les spécifications de PMOD précisent le type et le pinout des connecteurs et donnent des recommandations quand aux dimensions physiques des modules (en particulier leur largeur).

Pour s'adapter au mieux aux besoins des modules, le standard pmod propose différentes configurations pour les IOs appelés types. Parmis ces types on trouve entres autres des interfaces largement utilisées pour interconnecter des périphériques tels que UART, SPI, I2S, I2C etc

PMOD Type 1A

La carte pmod-8leds utilise une interface PMOD de type 1A. Chaque signal GPIO est connectée à une LED (la LED D1 is reliée à GPIO1, D2 à GPIO2 ...)

OpenHardware

Le design de la carte pmod-8leds est sous licence creative-commons CC-BY-SA 4.0 vous permettant de le réutiliser (plus d'informations sur cette licence disponible sur le site Creative Commons.)

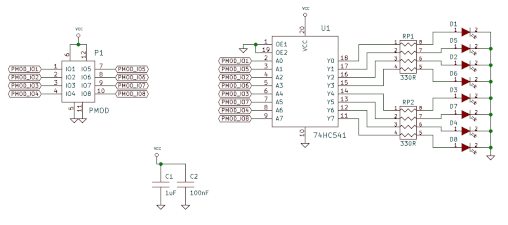

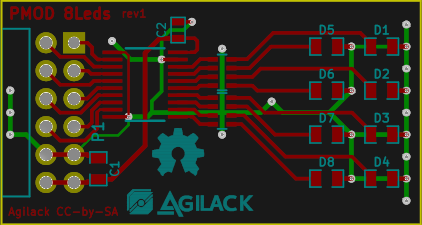

Le schéma ainsi que le routage de cette carte ont été réalisés avec KiCAD et sont disponibles sur Github.
