Le module pmod-linky est une carte électronique qui permet de décoder les signaux issus de la prise "TIC" d'un compteur linky et les recevoir sur une interface de type UART. Le format physique et les caractéristiques électriques de ce module sont compatibles avec le standard des périphériques PMOD.

ATTENTION : Tous les appareils ou dispositifs connectés à un compteur Linky doivent avoir passés des tests de certification auprès de "Enedis Lab". Ces tests permettent de recevoir le marquage "Linky Ready". Le module pmod-linky a été conçu en suivant les recommandations d'Enedis mais n'a pas été présenté aux tests de certification.

Toute intervention sur un compteur électrique présente des risques (présence de tension élevée !) et doit être réalisée par une personne habilitée.

Données TIC

Le compteur Linky émet à interval régulier sur le port TIC des informations sur l'état de l'installation (consommation instantanée, compteurs etc). Le port peut fonctionner selon deux modes :

• Le mode "historique" (par défaut). Les données sont alors émises à 1200 bauds au format 7E1 (7 bits de données, parité paire, 1 bit de stop)
• Le mode "standard". Là les données sont émises à 9600 bauds et plus d'indicateurs sont transmis

Interface PMOD

Le format PMOD est un standard de fait apparu en 2011 et qui permet d'associer des périphériques (ou modules) à différentes cartes de développement. Pour permettre cette compatibilité, les spécifications de PMOD précisent le type et le pinout des connecteurs et donnent des recommandations quand aux dimensions physiques des modules (en particulier leur largeur).

Pour s'adapter au mieux aux besoins des modules, le standard pmod propose différentes configurations pour les IOs appelés types. Parmis ces types on trouve entres autres des interfaces largement utilisées pour interconnecter des périphériques tels que UART, SPI, I2S, I2C etc

PMOD Type 3A

La carte pmod-linky utilise une interface PMOD de type 3A (UART étendu). Toutefois, étant donné sur que les données ne peuvent aller que dans le sens linky->host, seul le signal TX est cablé.

OpenHardware

Le design de la carte pmod-linky est sous licence creative-commons CC-BY-SA 4.0 vous permettant de le réutiliser (plus d'informations sur cette licence disponible sur le site Creative Commons.)

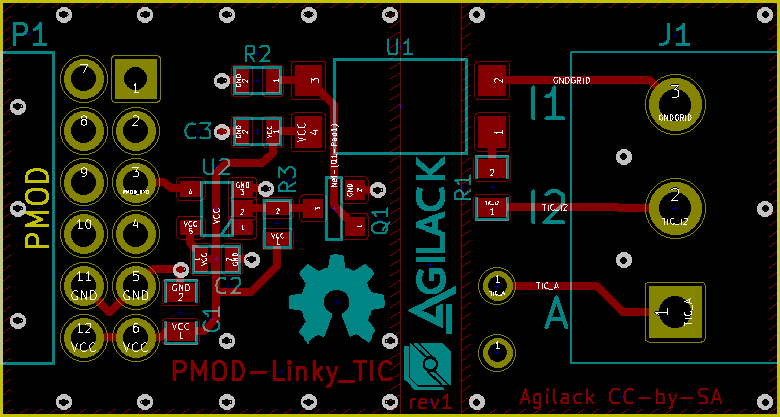

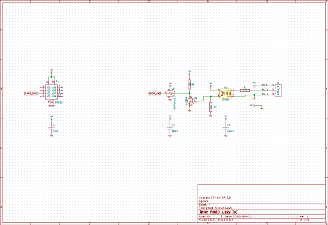

Le schéma ainsi que le routage de cette carte ont été réalisés avec KiCAD et sont disponibles sur Github.
